)Кроме каркасного и окрашенного представления, программа SolidWorks предоставляет ряд дополнительных возможностей представления детали. Это отображение детали в перспективе, в разрезе, кодировании кривизны поверхностей модели цветом или полосами.
Нажмите кнопку
Тени в режиме Закрасить
панели
инструментов Вид или выберите
Вид, Отобразить, Тени в режиме Закрасить
из главного меню, чтобы отменить отображение тени под моделью.
Нажмите кнопку
Разрез
панели
инструментов Вид или выберите
Вид, Изменить, Разрез из главного
меню.
В диалоговом окне Разрез выберите параметры Отображать другую сторону и Предварительный просмотр, задайте: Плоскости/поверхности разреза —Спереди и Сверху; Положение разреза — 0.00 мм, и нажмите ОК.
Деталь разрезана по плоскостям Спереди и Сверху.
Можно задать смещение каждой из плоскостей разреза параметром Положение разреза, или использовать плоскости, созданные самостоятельно. Можно также разрезать деталь по плоскости экрана.
Нажмите кнопку Разрез панели инструментов Вид или выберите Вид, Изменить, Разрез из главного меню.

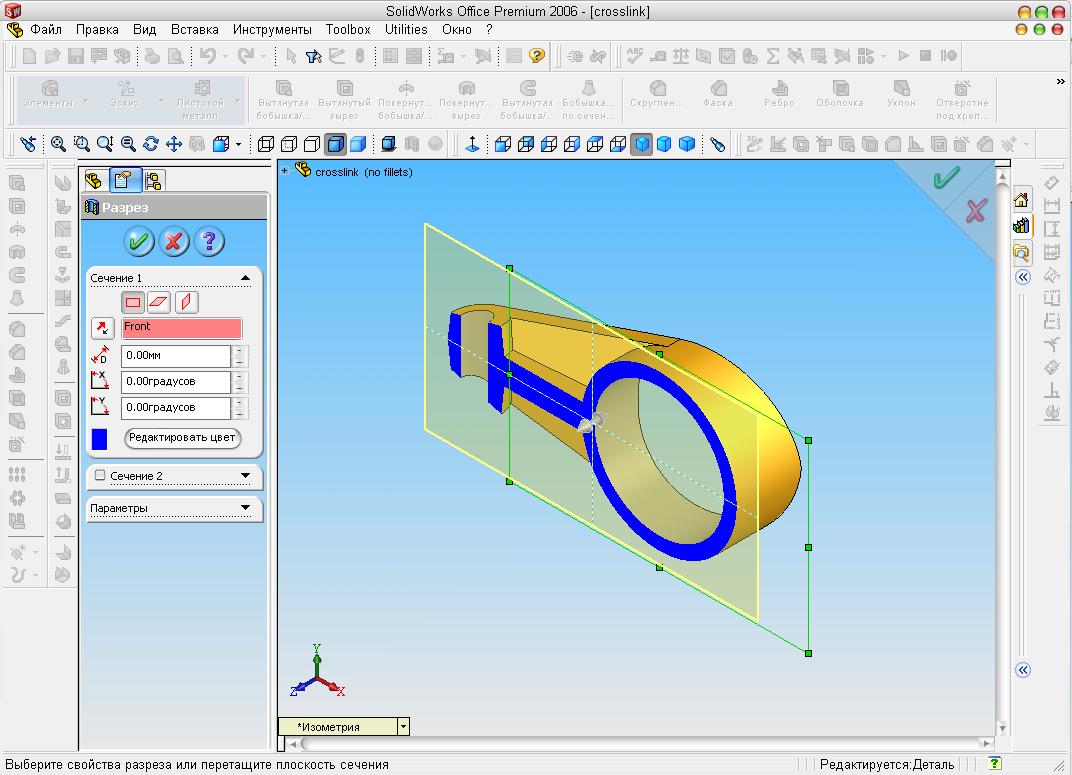

На рисунке 5.9 изображен вид модели детали в разрезе.
Отображение детали возвратится к первоначальному виду. Нажмите кнопку Вращать вид панели инструментов Вид или выберите Вид, Изменить, Вращать вид из главного меню.
Рисунок 5.9. Вид с разрезом.
