5.6. Формы представления модели. (смотреть видеоролик )

В программе SolidWorks  модель можно представить различными способами:

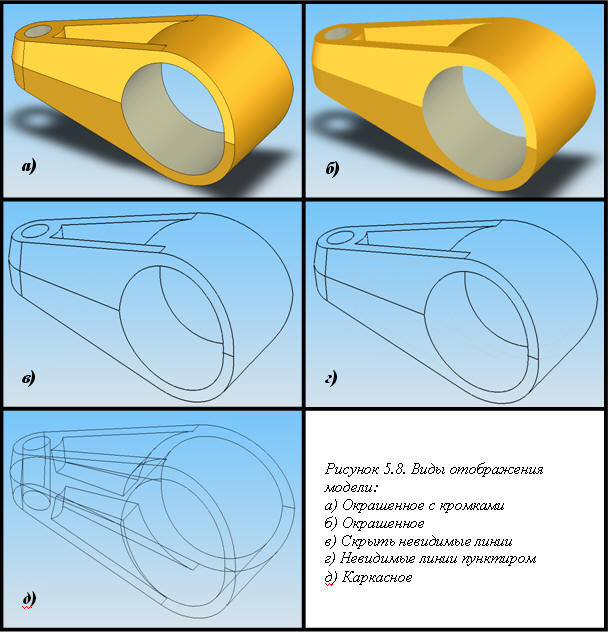

• Окрашенное с кромками  (рисунок 5.8а)

• Окрашенное представление модели  (рисунок 5.8б)

• Скрыть невидимые линии (рисунок 5.8в)

• Невидимые линии пунктиром  (рисунок 5.8.г)

• Каркасное представление модели  (рисунок 5.8д)

На рисунке 5.7 показана панель инструментов формы представления модели.

         Рисунок 5.7. Панель инструментов

          формы представления модели.

При каркасном представлении  модель отображается тонкими линиями на однородном фоне (например черными линиями на белом фоне).

При представлении модели в виде Невидимые линии пунктиром невидимые линии модели будут показаны пунктирной линией.
