4.2.3. Дерево построения

При работе с любой деталью или сборкой на экране может отображаться окно, содержащее Дерево построения модели. Дерево построения – это представленная в графическом виде последовательность объектов, составляющих модель.

В Дереве построения детали отображаются:

• обозначение начала координат,

• плоскости,

• оси,

• пространственные кривые,

• поверхности,

• эскизы.

Эскиз, задействованный в любой операции, размещается на «ветви» Дерева построения детали, соответствующей этой операции. Слева от названия операции в Дереве построения отображается знак «+». После щелчка мышью на этом знаке в Дереве построения разворачивается список эскизов, участвующих в операции. Эскизы, не задействованные в операциях, отображаются на верхнем уровне Дерева построения детали.

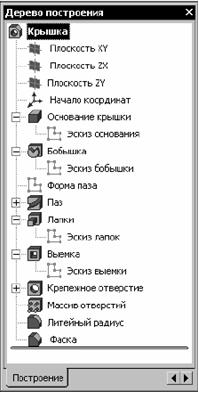

Дерево построения детали

Рисунок.81 Дерево построения детали

В Дереве построения сборки отображаются:

• обозначение начала координат,

• плоскости,

• оси,

• пространственные кривые,

• поверхности,

• компоненты сборки — детали и подсборки,

• параметрические связи между компонентами — сопряжения.

Компоненты сборки – детали и подсборки – являются самостоятельными моделями. Поэтому на соответствующих им «ветвях» Дерева построения размещаются, в свою очередь, составляющие их объекты.

Каждый элемент автоматически возникает в Дереве построения сразу после того, как он зафиксирован в модели.

Дерево построения служит не только для фиксации последовательности построения, но и для облегчения выбора и указания элементов при выполнении команд. В контекстном меню каждого объекта Дерева построения можно выбрать удаление, редактирование и т.д. данного объекта.

Вы можете отключить показ Дерева построения. Для этого вызовите команду Вид – Дерево построения. Чтобы включить показ Дерева, вызовите команду повторно. Когда показ Дерева включен, рядом с названием команды в меню отображается «галочка».

Если открыто несколько окон одного документа-модели, показ Дерева построения может быть включен или выключен в любом из них.
