В режиме работы с трехмерной моделью доступны следующие инструментальные панели:

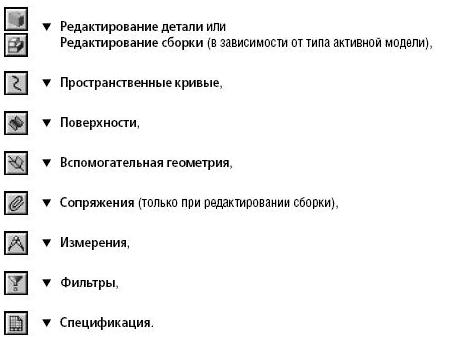

Рисунок.80 Компактная панель при работе с трехмерными моделями

Панель Редактирование служит для создания и редактирования деталей и сборок. Здесь находятся кнопки, при помощи которых можно осуществить сами операции выдавливания, вращения и т.д., можно приклеить элементы различной конфигурации к имеющейся модели или вырезать из нее, скруглить ее ребра, выполнить сечение поверхностью, приклеить или вырезать массивы однотипных элементов и т.д.

Панель Пространственные кривые позволяет чертить различные кривые, такие как спираль, сплайн и ломаная.

С помощью панели Поверхности можно создавать поверхности выдавливания, поверхности вращения, кинематические поверхности, а также импортировать поверхности из других файлов.

Панель Вспомогательная геометрия позволяет создавать вспомогательные поверхности (параллельные, перпендикулярные, под углом к заданной поверхности и к другим элементам детали, на пересечении объектов и т.д.), вспомогательные прямые и оси, линии разъема.

Панель Сопряжения позволяет сопрягать детали сборки параллельно друг другу, перпендикулярно, под углом и т.д.

При помощи панели Измерения можно измерять длины ребер, различные углы, определять Массо-центровочные характеристики и т.д.

Панель Фильтры служит для облегчения выбора объекта нужного типа. При выделении и указании вершин, ребер, граней, осей и плоскостей в окне редактирования модели происходит динамический поиск объектов: при прохождения курсора над объектом, который может быть выбран в данный момент, этот объект подсвечивается, а курсор меняет внешний вид. Иногда в «ловушку» курсора попадает сразу несколько объектов (например, грань и ее ребро), причем подсвечивается не тот объект, который вы хотите увидеть. Именно в таких случаях используются кнопки на Панели Фильтры.

По умолчанию на панели нажата кнопка Фильтровать все. Если для выполнения задуманного действия необходимо указание объектов определенного типа, следует нажать соответствующую кнопку на панели Фильтры.

С помощью панели Спецификация можно управлять сборкой, расставлять позиции, синхронизировать данные с элементами сборки и т.д.
