Построение графиков.

Для построения графика или диаграммы необходимо предварительно задать функцию.

В одном из столбцов задаём значение X путём создания ряда чисел, а в соседнем задаём значения функции с помощью записи формулы и создания ряда чисел.

Для построения графика функции необходимо воспользоваться пунктом меню – «Вставка» - «диаграмма».

Появляется окно, в котором пользователю предоставляется огромный выбор различных графиков и диаграмм (рис.9).

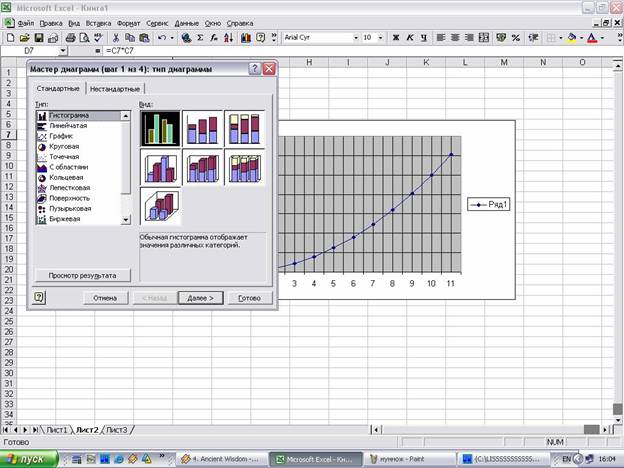

Рис.9 График функции. Шаг 1.

В следующем шаге в закладке «диапазон данных» в пустом поле «диапазон» указываем значения функции путём выделения ряда чисел, а в закладке ряд в поле «подпись оси X» необходимо задать значение переменной X (рис.10,11).

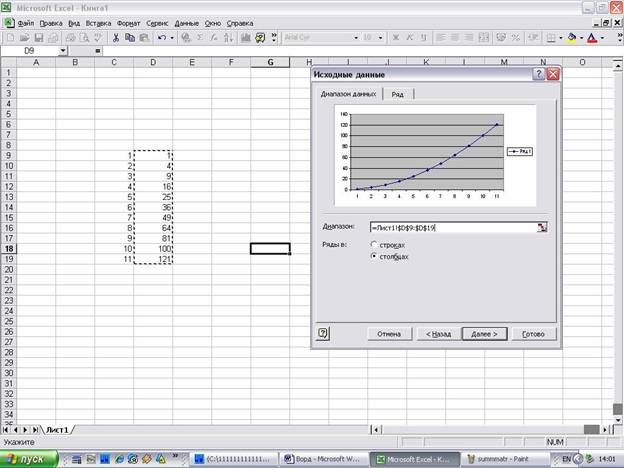

Рис.10 График функции. Шаг 2.

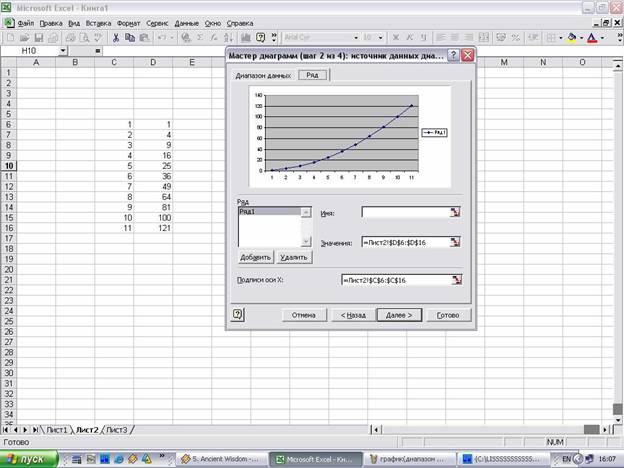

Рис.11 График функции. Шаг 2.



В третьем шаге появляется окно с множеством закладок. В этих закладках нам предоставляется возможность менять: режим отображения осей, линии сетки, а также редактировать легенды и заголовки (рис.12).

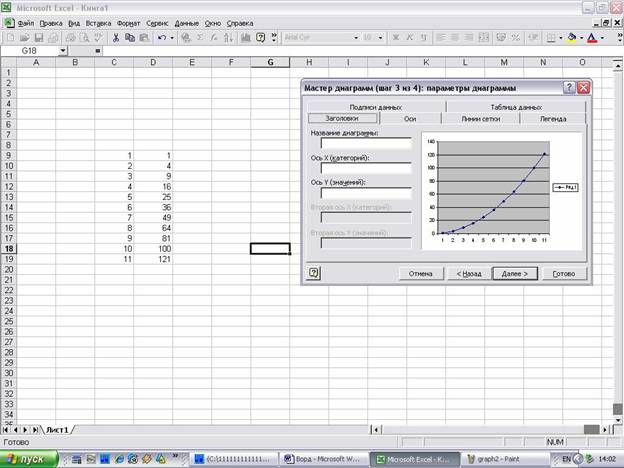

Рис.12 График функции. Шаг 3.

На последнем шаге предоставляется возможность выбора места размещения графика на новом листе или на существующем. Выбрав место, нажимаем кнопку «готово» и получаем график функции (рис.13).

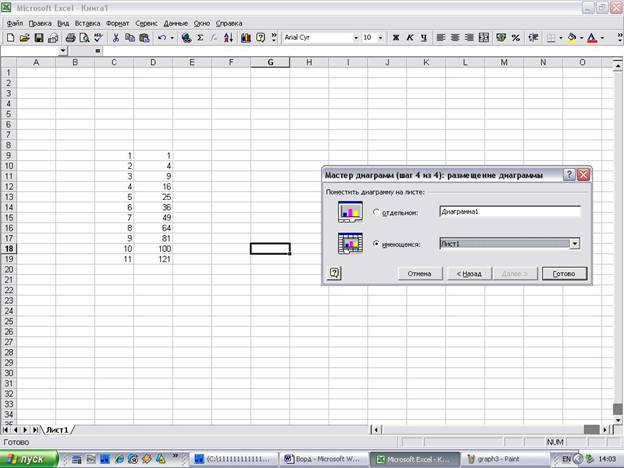

Рис.13 График функции. Шаг 4.
