РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

До запуска тренажера

• Перед запуском тренажера убедитесь, что на компьютере, на котором предполагается запуск, установлена программа LabVIEW 7.0;
• Распакуйте архив "vir_tren". В архиве имеется папка "vir_tren", содержащая файлы "panel 1.vi", "panel 2.vi" и папку "variables".

Открытие тренажера в среде LabVIEW 7.0

Для открытия тренажера в среде LabVIEW 7.0 дважды щелкните сначала на файле " panel 1.vi", затем на файле "panel 2.vi".

Составляющие виртуального тренажера

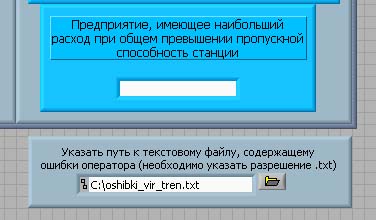

В состав тренажера входят два файла "panel 1.vi", "panel 2.vi" и папка "variables"(переменные). Эти два файла - два виртуальных инструмента, связаны между собой через глобальные переменные, информация о которых храниться в папке "variables". При запуске тренажера автоматически создается текстовый файл "oshibki_vir_tren" в директории "С:\oshibki_vir_tren"(по умолчанию). В этом файле храняться ошибки оператора с указанием даты и времени. При желании оператор может указать путь к текстовому файлу (Рис.2) и имя этого файла. При этом неоходимо при указании имени указать расширение .txt.

Рис. 2

Запуск тренажера

Для запуска виртуального инструмента нажмите управляющую кнопку "Стрелка"(Run), расположенную в верхней части передней панели (Рис.3)

Рис. 3

Внимание, это важно!:

• необходимо соблюдать последовательность запуска виртуальных инструментов – сначала запускаем "panel 1.vi", затем – "panel 2.vi";
• если на экране при запуске виртуальных инструментов появляются «Controls Palette» и «Tools Palette» желательно их закрыть.
• для оперативного использования двух виртуальных инструментов их переключение можно осуществлять нажатием клавиш Alt+Tab.

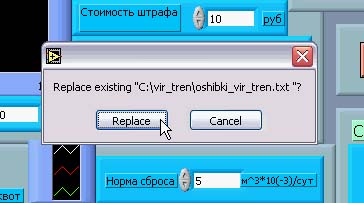

При нажатии кнопки Play происходит загрузка изображений, формируется интерфейс тренажера. При этом на передней панели тренажера появляется диалоговое окно, предлагающее создать или перезаписать текстовый файл, в который записываются ошибки действий оператора (Рис. 4).

Рис. 4

Нажмите Replace для перезаписи содержимого файла oshibki_vir_tren.txt.



Интерфейс пользователя

Интерфейс виртуального тренажера представляет собой два, связанных между собой виртуальных инструмента.

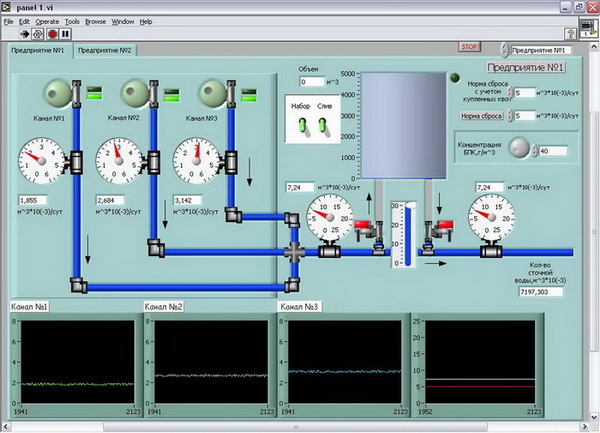

    Первый виртуальный инструмент - panel 1.vi. Представляет работу двух предприятий (предприятие №1, предприятие №2), входящих в промышленный узел. На panel 1.vi имеются две вкладки, отображающие панели управления предприятиями №1 и №2 соответственно. На первой вкладке "Предприятие №1" показано предприятие №1, оснащенное "буферной" емкостью (Рис. 5).

Рис. 5

            Для контроля за работой предприятия панель включает:

• датчики расхода;
• датчики концентраций;
• визуальное отображение  "буферной" емкости;
• сигнальную лампочку заполнения емкости;
• блок управления состоянием "буферной" емкостью(переключатели "Набор", "Слив);
• вентили, автоматически регулируемые задвижки;
• сигнальное оборудование каналов;
• графики изменения расхода в каждом из каналов;
• график изменения расхода на выходе с предприятия;
• индикаторы для норм сброса.

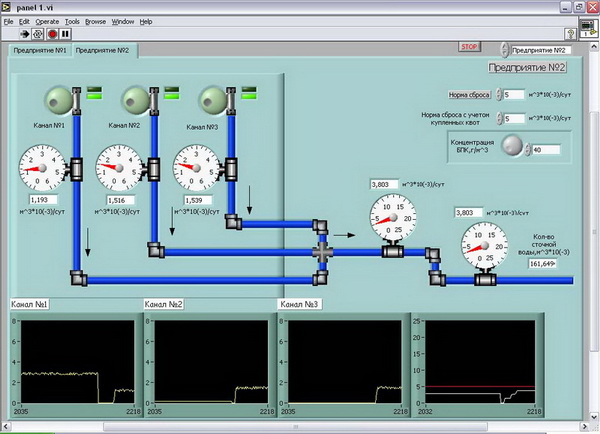

На второй вкладке "Предприятие №2" показано предприятие №2, без "буферной" емкости (Рис. 6).

Рис. 6

Для контроля за работой предприятия панель включает:

• датчики расхода;
• датчики концентраций;
• сигнальное оборудование каналов;
• графики изменения расхода в каждом из каналов;
• график изменения расхода на выходе с предприятия;
• индикаторы для норм сброса.

Для имитации процесса сброса сточных вод, предприятия №1 и №2 имеют каналы («Канал 1», «Канал 2», «Канал 3»). Оператор, используя ручки регуляторов расхода в каждом из каналов, может изменять значение расхода сточной воды на выходе предприятия. Также имеется регулятор концентрации БПК. Оператор, изменяя положение ручки регулятора может задавать содержание БПК в сточной воде.

Второй виртуальный инструмент - panel 2.vi. Представляет работу станции БХО. На panel 2.vi имеются две вкладки.

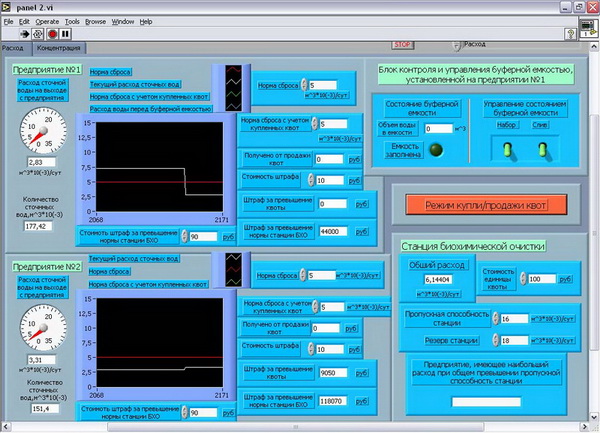

Первая вкладка "Расход" (Рис.7) представляет собой информационную панель, отображающую данные по расходу сточных вод обоих предприятий.

Рис. 7

Ее составными частями являются:

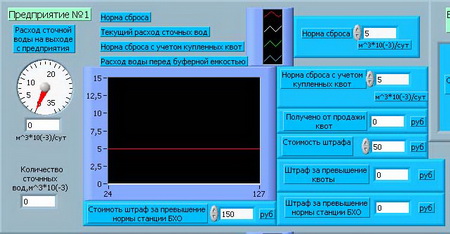

Информационный блок предприятия №1 (Рис.8)

Рис. 8

Блок включает:

• датчик  расхода сточной воды на выходе с предприятия (показывает значение расхода сточной воды на выходе с предприятия);
• индикатор «Количество сточных вод» (показывает значение объема сбрасываемых сточных вод);
• параметр «Норма сброса» (указывается значение нормы сброса сточных вод);
• индикатор «Норма сброса с учетом купленных квот» (показывает значение нормы сброса сточных вод с учетом купленных квот);
• индикатор «Получено от продажи квот» (указывает стоимость (в руб.) квот, проданных данным предприятием другому);
• индикатор «Штраф за превышение квоты».(показывает стоимость (в руб.) штрафа, начисленного за превышение квоты на сброс);
• индикатор «Штраф за превышение нормы станции БХО»(показывает стоимость штрафа за превышение нормы сброса сточных вод, установленную для станции БХО (пропускная способность станции БХО));
• параметр «Стоимость штрафа» (указывается величина штрафа, начисленного за превышение квоты на сброс);
• параметр «Стоимость штрафа за превышение нормы станции БХО» (указывается величина штрафа, начисленного за превышение квоты станции БХО);
• график текущего состояния предприятия (отображает графики изменения расхода перед «буферной» емкостью (синим цветом) и на выходе с предприятия (белым цветом), график изменения нормы сброса (красны цветом), график изменения нормы сброса, с учетом купленных квот (зеленым цветом));
• блок контроля и управления "буферной" емкостью (визуально отображает состояние емкости. Имеются индикатор объема емкости, сигнальная лампочка (при заполнении емкости загорается зеленым цветом, переключатели на набор и слив емкости).

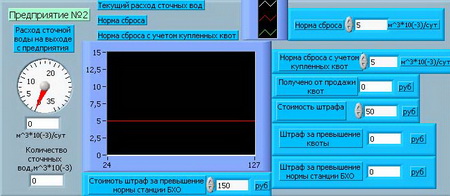

Информационный блок предприятия №2 (Рис. 9)

Рис. 9

Блок включает:

• датчик  расхода сточной воды на выходе с предприятия (показывает значение расхода сточной воды на выходе с предприятия);
• индикатор «Количество сточных вод» (показывает значение объема сбрасываемых сточных вод);
• параметр «Норма сброса» (указывается значение нормы сброса сточных вод);
• индикатор «Норма сброса с учетом купленных квот» (показывает значение нормы сброса сточных вод с учетом купленных квот);
• индикатор «Получено от продажи квот» (указывает стоимость (в руб.) квот, проданных данным предприятием другому);
• индикатор «Штраф за превышение квоты».(показывает стоимость (в руб.) штрафа, начисленного за превышение квоты на сброс);
• индикатор «Штраф за превышение нормы станции БХО»(показывает стоимость штрафа за превышение нормы сброса сточных вод, установленную для станции БХО (пропускная способность станции БХО));
• параметр «Стоимость штрафа» (указывается величина штрафа, начисленного за превышение квоты на сброс);
• параметр «Стоимость штрафа за превышение нормы станции БХО» (указывается величина штрафа, начисленного за превышение квоты станции БХО);
• график текущего состояния предприятия (отображает графики изменения расхода на выходе с предприятия (белым цветом), график изменения нормы сброса (красны цветом), график изменения нормы сброса, с учетом купленных квот (зеленым цветом)).

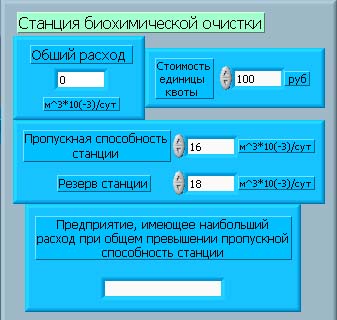

Информационный блок станции БХО (Рис.10)

(Рис. 10)

Блок включает:

• индикатор общего расхода (показывает значение суммарного расхода с двух предприятий);
• параметр «Стоимость единицы квоты» (указывается значение стоимости единицы квоты);
• параметр «Пропускная способность» (указывается предельно допустимый расход станции БХО (количество воды,которое станция может принять));
• параметр «Резерв» (помимо пропускной способности может быть указан резерв станции – количество воды, которое станция может принять выше пропускной способности и превышение которого приведет к аварийной ситуации);
• индикатор «Предприятие, имеющее наибольший расход при общем превышении пропускной способности станции БХО».

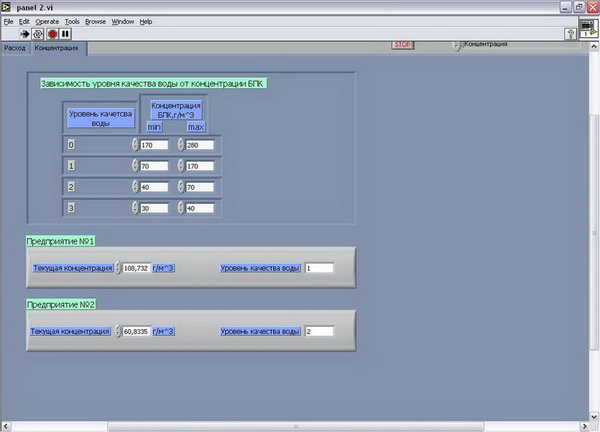

Вторая вкладка -"Концентрация" (Рис. 11) представляет собой информационную панель, которая служит для отображения перечня загрязняющих веществ, содержащихся в сточной воде.

Рис. 11

Сточные воды, поступающие на станцию БХО, имеют определенное качество:

• 0 – вода плохого качества;
• 1 – вода среднего качества;
• 2 – вода выше среднего качества;
• 3 – вода хорошего качества.

Такое разделение производится в зависимости от содержания загрязняющих веществ в воде, в данном случае от концентрации БПК (биохимическое потребление кислорода). Имеется таблица для заполнения минимальных и максимальных границ концентраций. Также представлены два блока для определения качества воды в зависимости от концентрации БПК для двух предприятий. Данные о концентрации БПК поступают с panel 1.vi.

Остановка работы тренажера

Для остановки работы тренажера можно использовать кнопку Stop, расположенную на обоих виртуальных инструментах (Рис.12). Для остановки работы необходимо нажатие двух кнопок Stop. Сначала на panel 1.vi., затем на panel 2.vi. или наоборот. Другим способом остановки работы тренажера является нажатие управляющей кнопки "Красный круг", расположенную в верхней части передней панели (Рис.13).Сначала на panel 1.vi., затем на panel 2.vi. или наоборот.

Рис. 12

Рис. 13

 Выход из программы

    После процедуры сохранения или не сохранения файла или выбираем пункт Exit меню File, или закрываем переднюю панель тренажера, при этом выскакивает изображение окна Labview с предложением трех альтернативных вариантов: Quit, Open VI, New VI. При выборе первой команды выходим из Labview.
