До запуска тренажера
- Перед запуском тренажера
убедитесь, что на компьютере, на котором предполагается запуск,
установлена программа LabVIEW 7.1.
- Создайте каталог Tren в корневом каталоге диска c (c:\trenager\).
- Скопируйте на любой диск, в любую директорию файл trenager1.vi.
Открытие тренажера в среде LabVIEW 7.1
Для открытия тренажера в среде LabVIEW
7.1 дважды щелкните на файле trenager1.vi
Запуск тренажера
Для запуска тренажера нажмите управляющую кнопку "Стрелка", расположенную
в верхней части передней панели (Рис.1)
Рис.1.
При
нажатии кнопки Play происходит загрузка изображений, формируется интерфейс

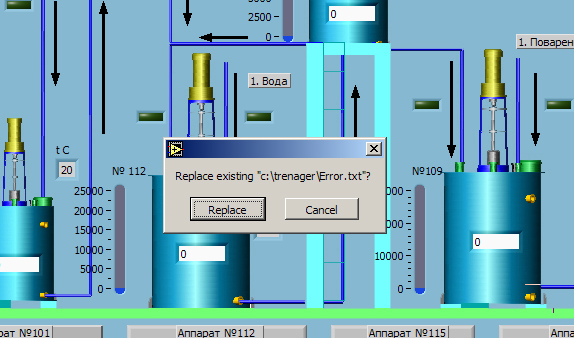

тренажера. При этом на передней панели тренажера появляется диалоговое
окно, предлагающее создать или перезаписать текстовый файл, в который
записываются ошибки действий оператора (Рис.2).
Рис.2.
Нажмите Replace для перезаписи содержимого файла
Error.txt.
Интерфейс пользователя

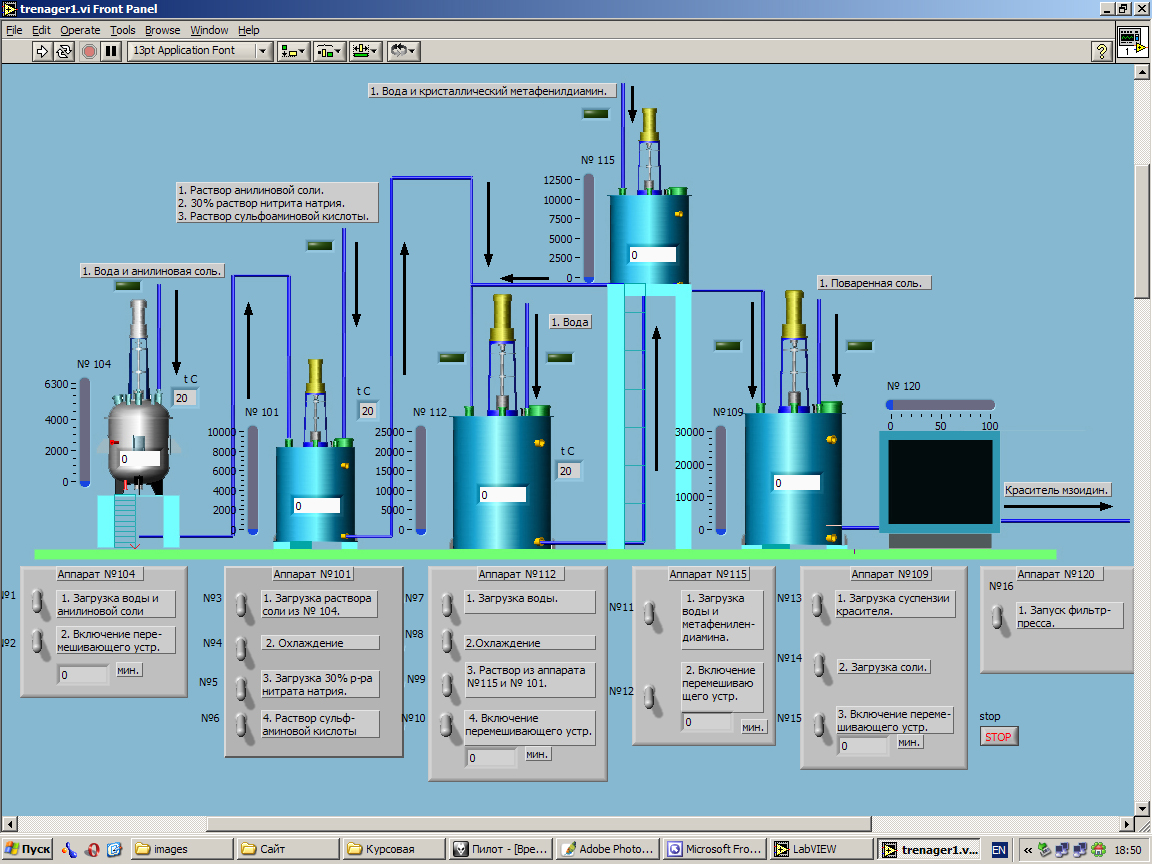

После запуска тренажера и подтверждения
перезаписи содержимого файла на экране появляется передняя панель тренажера (Рис.3).
Рис.3.
Передняя панель тренажера состоит из двух областей: копии рабочего места оператора и пульта тренажера.

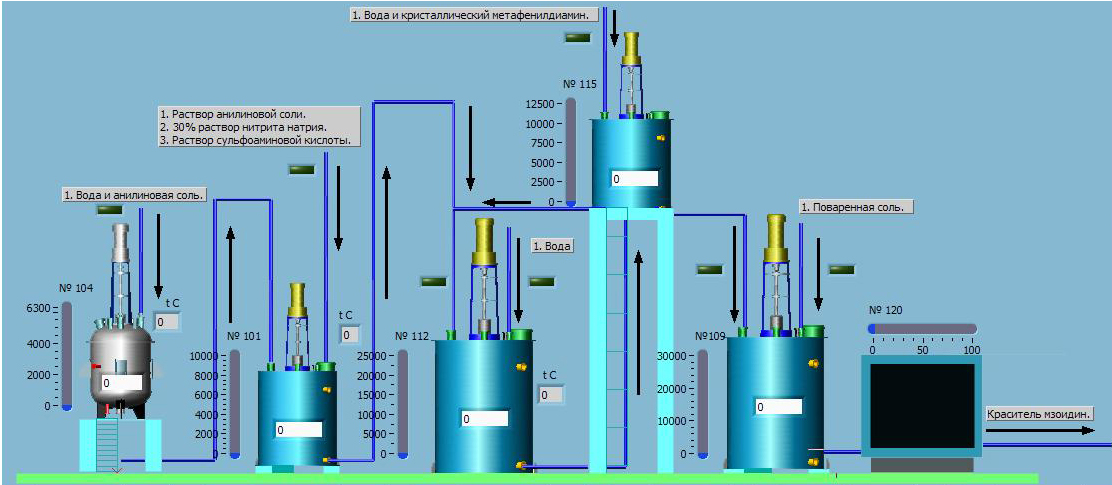

Копия рабочего места оператора (Рис.4)
Рис.4.
В данной области упрощенно изображено рабочее место оператора. Изображены основные аппараты основных стадий производства; трубопроводы ; индикаторы для отображения количества компонентов, загружаемых в аппарат; лампочки индикации
загрузки.

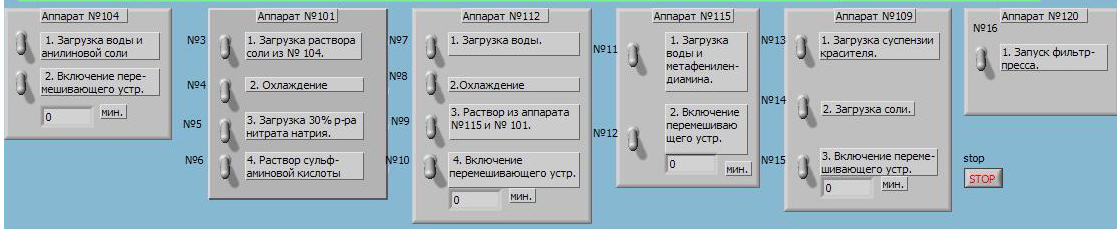

Пульт тренажера (Рис.5)
Рис.5.
На пульте представлены только основные органы управления и индикаторы. Весь пульт разделен на 6 областей по количеству аппаратов. В каждой области располагаются кнопки и соответствующие им индикаторы
(если они есть ), принадлежащие только одному аппарату. В свою очередь области разделены на части, в каждой части происходит то или иное действие (загрузка,
охлаждение, перемешивание).
Так же к пульту относится кнопка Stop (Рис. 6) - для
прерывания работы тренажера.
Рис.6.
Работа тренажера
При управлении процессом производства руководствуйтесь
регламентом и используйте кнопки, расположенные в области "Копия рабочего места оператора" и "Пульт тренажера".

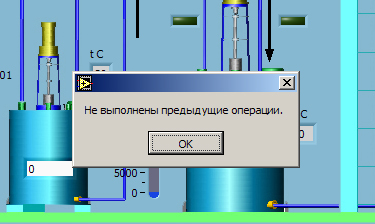

При неправильных действиях оператора (например, если перелит в аппарат
какой - то компонент или не выключена мешалка) на переднюю панель выдается сообщение об ошибке (Рис.7),
это же сообщение записывается в файл, а неправильным параметрам присваивается необходимое значение
и работу с тренажером можно продолжать дальше.
Рис.7.
Остановка работы тренажера
Для остановки работы тренажера можно использовать
кнопку Stop или управляющую кнопку "Красный круг",
расположенную в верхней части передней панели (Рис.8).
Рис.8.
Выход из программы
После процедуры сохранения или не сохранения
файла или выбираем пункт Exit меню File, или закрываем переднюю панель тренажера, при этом
выскакивает изображение окна Labview с предложением трех альтернативных вариантов: Quit, Open VI, New VI.
При выборе первой команды выходим из Labview.
