РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

    До запуска тренажера

• Перед запуском тренажера убедитесь, что на компьютере, на котором предполагается запуск, установлена программа LabVIEW 5.1.

    Открытие тренажера в среде LabVIEW 5.1

     Для открытия тренажера в среде LabVIEW 5.1 дважды щелкните на файле trenager1.vi

    Запуск тренажера

     Для запуска тренажера нажмите управляющую кнопку "Стрелка", расположенную в верхней части передней панели (Рис.1)

Рис.1.

     При нажатии кнопки Play происходит загрузка изображений, формируется интерфейс тренажера.

    Интерфейс пользователя

     После запуска тренажера на экране появляется передняя панель тренажера (Рис.2).

Рис.2.

     Передняя панель тренажера состоит из двух областей: копии рабочего места оператора, пульта тренажера.

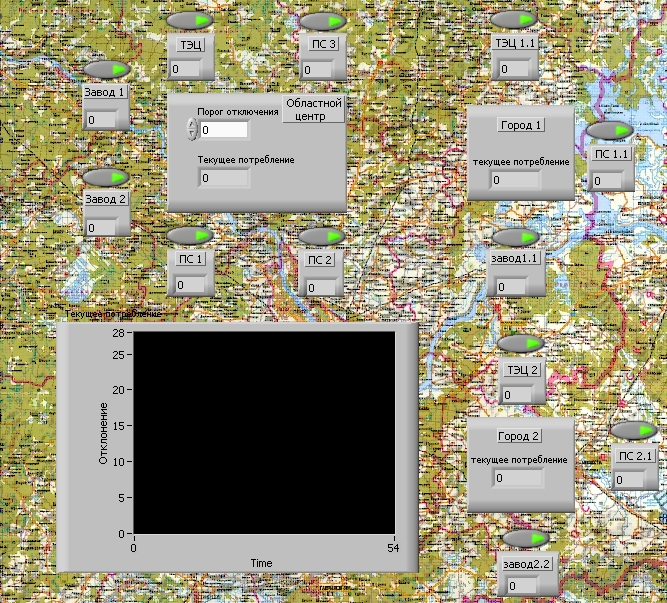

    Копия рабочего места оператора (Рис.3)

Рис.3.

    Пульт тренажера (Рис.4)

Рис.4.

     Так же к пульту относится кнопка Stop (Рис. 5) - для прерывания работы тренажера.

Рис.5.

    Остановка работы тренажера

     Для остановки работы тренажера можно использовать кнопку Stop, расположенную на пульте тренажера (Рис.5) или управляющую кнопку "Красный круг", расположенную в верхней части передней панели (Рис.6).

Рис.6.
