2.3. Днища, крышки, переходы

2.3.1. В сосудах применяются днища: эллиптические, полусферические, торосферические, сферические неотбортованные, конические отбортованные, конические неотбортованные, плоские отбортованные, плоские неотбортованные, плоские, присоединяемые на болтах.

2.3.2. Заготовки выпуклых днищ допускается изготавливать сварными из частей с расположением сварных швов согласно указанным на рисунке 1.

Расстояния l и l_1 от оси заготовки эллиптических и торосферических днищ до центра сварного шва должны быть не более 1/5 внутреннего диаметра днища.

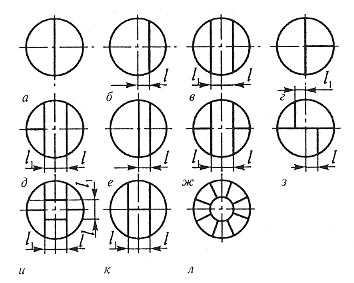

Рис.1. Расположение сварных швов заготовок выпуклых днищ

При изготовлении заготовок с расположением сварных швов согласно рис.1-л количество частей не регламентируется.

2.3.3. Выпуклые днища допускается изготавливать из штампованных лепестков и шарового сегмента. Количество частей не регламентируется.

Если по центру днища устанавливается штуцер, то шаровой сегмент допускается не изготавливать.

2.3.4. Круговые швы выпуклых днищ, изготовленных из штампованных лепестков и шарового сегмента или заготовок с расположением сварных швов согласно рисунку 1-л, следует располагать от центра днища на расстоянии по проекции не более 1/3 внутреннего диаметра днища. Для полусферических днищ расположение круговых швов не регламентируется.

Наименьшее расстояние между меридиональными швами в месте их примыкания к шаровому сегменту или штуцеру, установленному по центру днища вместо шарового сегмента, а также между меридиональными швами и швом на шаровом сегменте должно быть более трехкратной толщины днища, но не менее 100 мм по осям швов.

2.3.5. Основные размеры эллиптических днищ определяются в соответствии с требованиями государственных стандартов. Допускаются другие размеры эллиптических днищ при условии, что высота выпуклой части не менее 0,25 внутреннего диаметра днища.

2.3.6. Полусферические составные днища (рисунок 2) допускается применять в сосудах с толщиной обечайки не менее 40 мм при выполнении следующих условий:

нейтральные оси полушаровой части днища и переходной части обечайки корпуса должны совпадать; совпадение осей обеспечивается соблюдением размеров, указанных в технической документации;

смещение t нейтральных осей полушаровой части днища и переходной части обечайки корпуса не должно превышать 0,5(S - S_1), где S - толщина обечайки, S_1 - толщина днища;

высота h переходной части обечайки корпуса должна быть не менее 3y, где y - расстояние от края днища до края обечайки.

Рис.2. Узел соединения днища с обечайкой

2.3.7. Сферические неотбортованные днища допускается применять в сосудах 5а и 5б групп, за исключением работающих под вакуумом.

Сферические неотбортованные днища в сосудах 1, 2, 3, 4-й групп и в сосудах, работающих под вакуумом, допускается применять только в качестве элемента фланцевых крышек.

Сферические неотбортованные днища (рисунок 3) следует:

изготавливать с радиусом сферы R не менее 0,8D и не более D (D - внутренний диаметр днища);

приваривать сварным швом со сплошным проваром.

2.3.8. Торосферические днища применяются, если:

высота выпуклой части, измеренная по внутренней поверхности, не менее 0,2 внутреннего диаметра днища;

внутренний радиус отбортовки не менее 0,095 внутреннего диаметра днища;

внутренний радиус кривизны центральной части не более внутреннего диаметра днища.

Рис.3. Сферическое неотбортованное днище

2.3.9. Основные размеры конических отбортованных днищ определяют в соответствии с требованиями государственных стандартов.

2.3.10. Основные размеры конических неотбортованных днищ, предназначенных для сосудов 5а и 5б групп, за исключением работающих под наружным давлением или вакуумом, определяют в соответствии с требованиями государственных стандартов и указывают в проекте.

Конические неотбортованные днища или переходы допускается применять:

а) для сосудов 1, 2, 3, 4-й групп, если центральный угол при вершине конуса не более 45А;

б) для сосудов, работающих под наружным давлением или вакуумом, если центральный угол при вершине конуса не более 60А.

Части выпуклых днищ в сочетании с коническими днищами или переходами применяются без ограничения угла при вершине конуса.

2.3.11. Плоские днища (рисунок 4), применяемые в сосудах 1, 2, 3, 4-й групп, следует изготавливать из поковок.

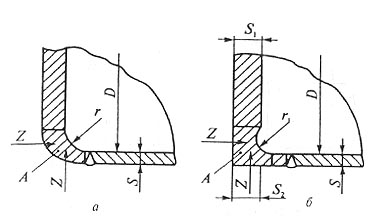

Рис.4. Плоские днища

При этом:

расстояние от начала закругления до оси сварного шва не менее кв.корень (D x S), где D - внутренний диаметр обечайки, S - толщина обечайки;

радиус закругления r >= 2,5S (рисунок 4, а);

радиус кольцевой выточки r_1 >= 0,25S, но не менее 8 мм (рис. 4, б);

наименьшая толщина днища (рисунок 4, б) в месте кольцевой выточки S_2 >= 0,8S_1, но не менее толщины обечайки S, где S_1 - толщина днища;

зона А контролируется в направлении Z согласно требованиям п.3.4.5.

Допускается изготовление плоского днища из листа, если отбортовка выполняется штамповкой или обкаткой кромки листа с изгибом на 90А.

2.3.12. Основные размеры плоских днищ, предназначенных для сосудов 5а и 5б групп, выбирают в соответствии с требованиями государственных стандартов.

2.3.13. Длина цилиндрического борта l (l - расстояние от начала закругления отбортованного элемента до окончательно обработанной кромки) в зависимости от толщины стенки S (рисунок 5) для отбортованных и переходных элементов сосудов, за исключением штуцеров, компенсаторов и выпуклых днищ, принимается не менее указанной в таблице 2. Радиус отбортовки R >= 2,5S.



Таблица 2



Длина цилиндрического борта



Толщина стенки S, мм	Длина цилиндрического борта, 1, мм
До 5	15
Более 5 до 10	2s + 5
Более 10 до 20	S + 15
Более 20	s/2 + 25
