8.3. Нанесение на чертеж размеров. (смотреть видеоролик
![]() В программе SolidWorks предусмотрено два типа размеров: основных и справочных. Основными считаются размеры, заданные во время создания модели детали. Справочные размеры наносятся непосредственно на чертеж и отличаются от основных размеров тем, что они заключены в круглые скобки. Если модель детали во время создания была полностью определена, нанесение размеров на чертеже не представляет никакого труда. Нажмите кнопку Элементы модели панели инструментов Примечание или выберите Вставка, Элементы модели из главного меню. В диалоговом окне Вставить элементы модели выберите параметр Все типы и нажмите ОК. Размеры, используемые в процессе создания модели, будут нанесены на чертеж (рисунок 8.7).

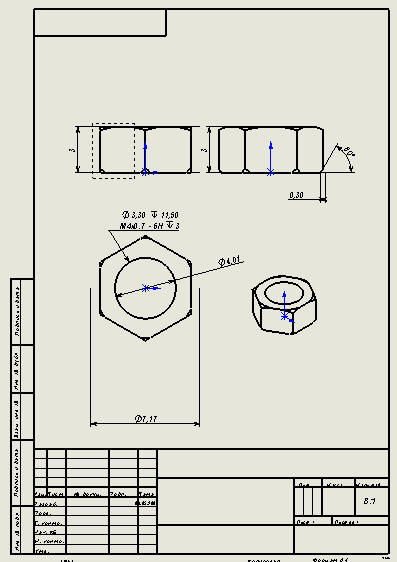

Рисунок 8.7. Чертеж с автоматически нанесенными размерами. Нанесем несколько справочных размеров. Нажмите кнопку Размеры панели инструментов Взаимосвязи эскиза или выберите Инструменты, Размеры, Параллельные из главного меню. Нанесите габаритные размеры гайки на виде спереди и слева. Выберите размер обозначения резьбы М4. В диспетчере свойств Размер, в группе Текст размера замените текст <MOD-DIAMXDIM> на «М4 х 0.7»и нажмите ОК. Чертеж гайки закончен и представлен на рисунке 8.8. Рисунок 8.8. Окончательный вид чертежа. | |
