)Процесс проектирования деталей состоит из нескольких этапов: моделирование, создание чертежей и изготовление. Моделирование деталей и сборок были рассмотрены ранее. Это позволяет устранить ошибки на начальном этапе проектирования, что существенно сокращает время изготовления детали. В этом разделе мы приступаем ко второму этапу — созданию чертежей деталей на основе созданных ранее моделей.
8.1. Создание чертежа из детали/сборки.
Создайте новый документ чертежа, выполнив одно из следующих действий:
-
выберите Создать документ в диалоговом окне Вас приветствует SollidWorks;
-
нажмите кнопку Создать панели инструментов Стандартная;
-
выберите команду Файл, Создать;
-
нажмите Ctrl+N .

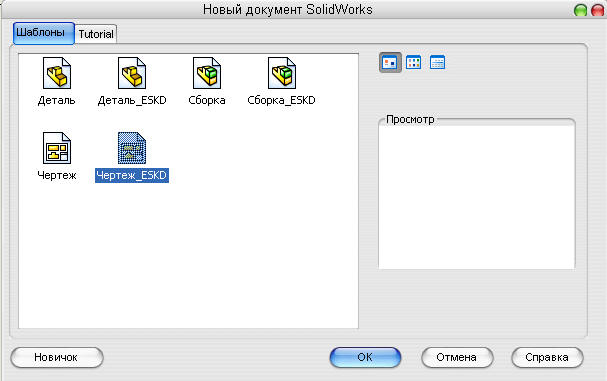

Рисунок 8.1.Диалоговое окно создания нового документа.
-
Выберите значок Чертеж_ESKD вкладки Шаблоны диалогового окна Новый документ SolidWorks, и нажмите ОК (рисунок 8.1).
-
Выберите ESKD_A4_1 из раскрывающегося списка Стандартный размер листа диалогового окна Формат листа/размер, и нажмите ОК(рисунок 8.2).

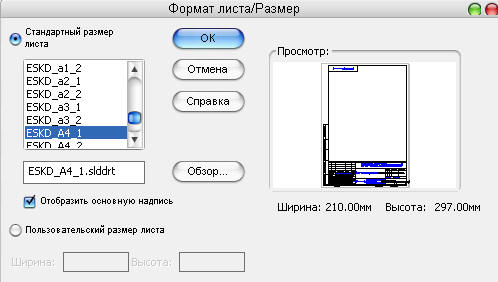

Рисунок 8.2. Диалоговое окно выбора формата листа (размера).
Появится окно нового чертежа (рисунок 8.3):

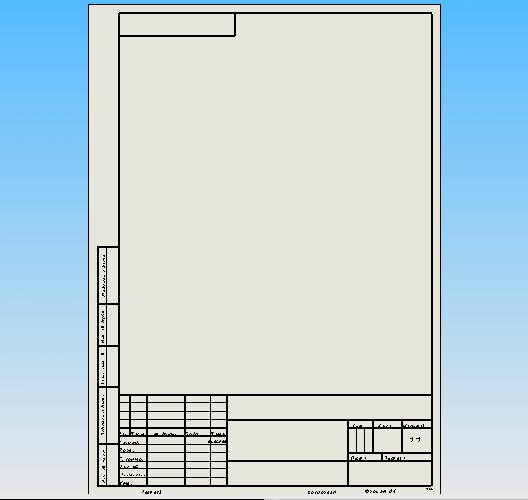

Рисунок 8.3. Окно нового чертежа.
