Получив навыки моделирования, и создав ряд моделей деталей, мы можем приступить к сборке деталей в законченное изделие. Сборка состоит из нескольких деталей, которые размещены друг относительно друга в определенном порядке. Процесс сборки начинается с размещения в графической области одной (базовой) детали, с последующим добавлением остальных. Между деталями устанавливаются определенные взаимосвязи (сопряжения), которые позволяют сохранять единство сборки при ее перемещении или повороте.
Для создания сборки нам потребуется еще одна деталь. Чертеж ее изображен на рисунке 7.1.

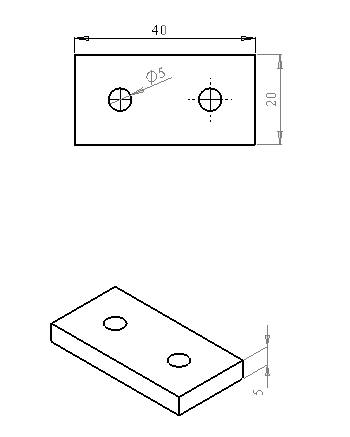

Рисунок 7.1. Эскиз необходимой детали.
Попробуйте сделать ее самостоятельно. По окончании построения сохраните деталь с именем «Пластина.sldprt». Результат изображен на рисунке 7.2.

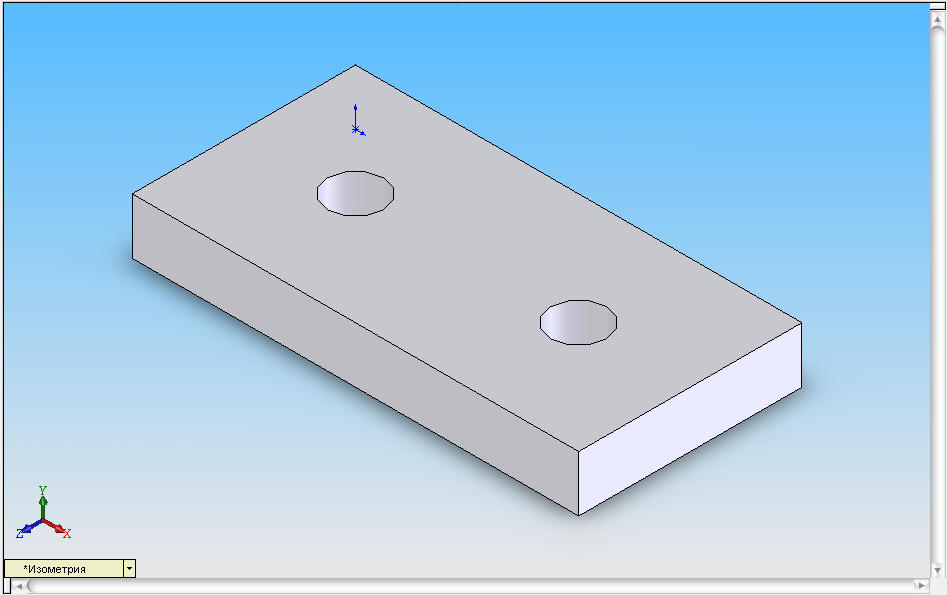

Рисунок 7.2. Модель пластины.
