5.2. Нестандартные ориентации модели. (смотреть видеоролик )

Кроме шести стандартных двумерных видов модель можно представить в одном из трех предварительно определенных трехмерных видов:

• Изометрия (рисунок 5.2)

• Триметрия (рисунок 5.3)

• Диметрия (рисунок 5.4)

Эти три вида являются различными ракурсами изометрии. Для Изометрии наблюдение модели осуществляется вдоль диагонали куба, образованного осями системы координат. Б этом случае углы между соседними осями одинаковы и составляют 120 градусов. Для Диметрии углы между осями ZY u YX равны 105 градусов, а угол ZX в основании — 150 градусов. Для Триметрии все углы разные: угол ZY равен 135 градусов, YX—  105 градусов, ZX — 120 градусов.

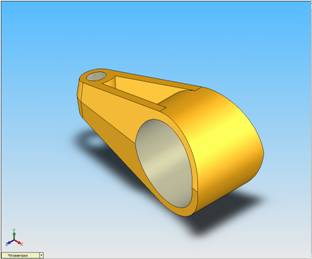

Рисунок 5.2. Вид Изометрия

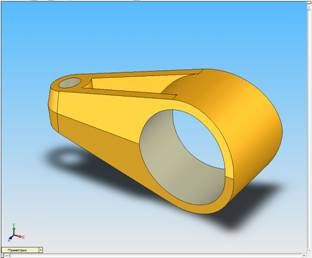

Рисунок 5.3. Вид Триметрия

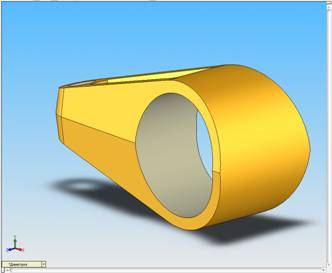

Рисунок 5.4. Вид Диметрия
