Раздел 4. Рабочая область программы Solidworks.

4.1. Диспетчер конструктивных элементов.

Диспетчер конструктивных элементов (рисунок 4.1) представляет собой место, в котором записывается замысел проекта построения модели, называемый деревом проекта. В его состав всегда входят такие элементы:

Освещение;
Спереди, Сверху, Справа — базовые плоскости;
Исходная точка — начало координат графической области.

Далее следует перечень эскизов, конструктивных элементов, элементов вспомогательной геометрии (осей и плоскостей), последовательность выполнения которых определяет замысел данного проекта. Дерево проекта оканчивается полосой отката, которая имеет вид горизонтальной линии желтого цвета.

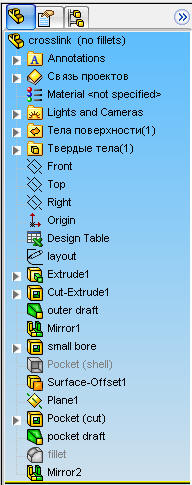

Рисунок 4.1.

Диспетчер конструктивных элементов
