Порядок действий при импортировании документов других приложений в SolidWorks похож на действия, совершаемые при открытии документа SolidWorks. Для примера импортируем документ в формате Autocad (*.dwg).

Согласно таблице «Методы преобразования данных для документов Solidworks», для импорта файлов Autocad доступны все 3 вида документов. А для экспорта только файлы-чертежи.

Нажмите кнопку Открыть панели инструментов Стандартная или выберите Файл, Открыть из главного меню, или нажмите Ctrl+O.

В диалоговом окне Открыть задайте:

•        Папка — папку, содержащую чертежи Autocad;

•        Имя файла — файл для импортирования, и нажмите ОК.

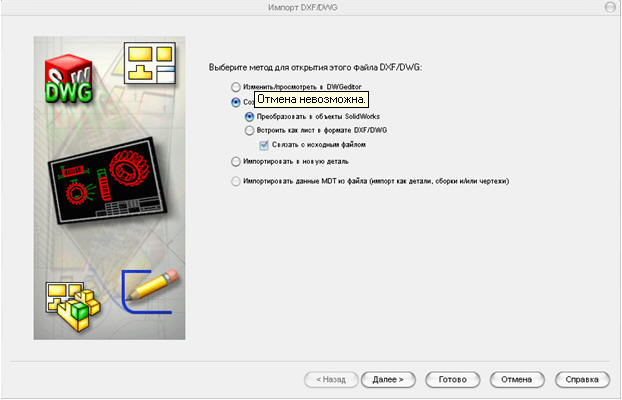

Перед вами появится окно импорта файлов DWG/DXF (рисунок 10.1), позволяющее выбрать метод для открытия  файла DXF/DWG.

В открывшемся диалоговом окне выберите:

Создать новый чертеж Solidworks, преобразовать в объекты Solidworks и нажмите Далее.

Рисунок 10.1. Окно импорта DXF/DWG файлов.

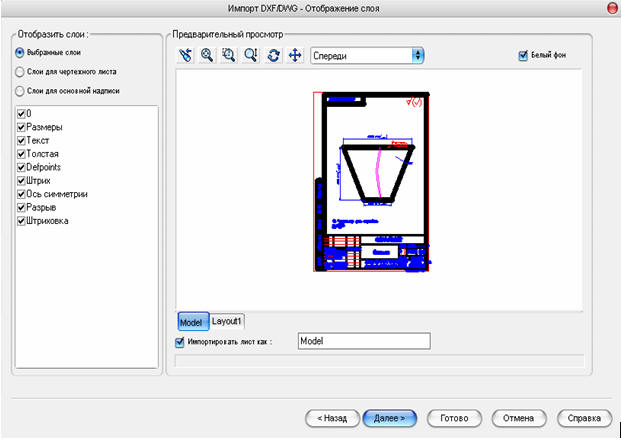

         В открывшемся окне (рисунок 10.2) можно выбрать отображаемые слои.

Рисунок 10.2. Выбор отображаемых слоев.

Нажмите Далее.

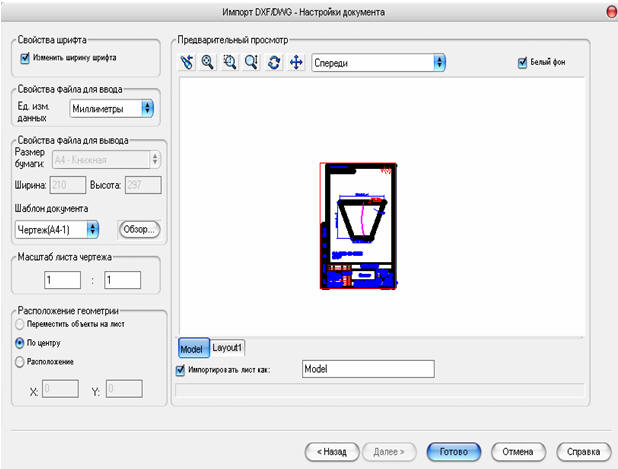

Откроется окно настройки документа (рисунок 10.3). Заполните графы:

• Ед.изм.данных – миллиметры

• Размер бумаги – книжная

• Шаблон документа – чертеж(А4-1)

• Масштаб листа – 1:1

• Расположение геометрии – по центру

По окончании настройки документа нажмите Готово.

Рисунок 10.3. Настройка документа.

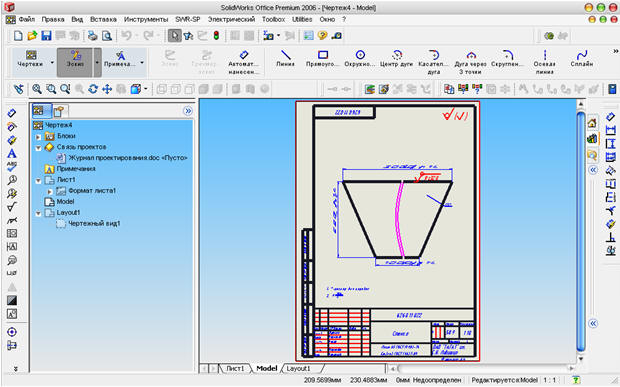

Solidworks откроет выбранный чертеж (рисунок 10.4).

Рисунок 10.4. Импортированный чертеж DWG.
