3. Структура документа MathCAD

Документ MathCAD имеет строго определенную структуру. Страница поделена на 2 части вертикальной линией. В левой части  листа записываются основные формулы, в правой – примечания. Примечания так же будут участвовать в вычислениях, но не будут отображаться при печати. При вводе какой-либо новой формулы обязательно появляются «черные квадратики» - плейсхолдеры, они отображают место, в которое должно быть записано либо численное значение, либо имя переменной. При создании документа необходимо, чтобы все отображенные плейсхолдеры были заполнены. Навигация между незаполненными и заполненными плейсхолдерами осуществляется при помощи нажатия пробела, либо курсорных кнопок.

Вычисления в среде MathCAD происходят строго сверху вниз и слева направо. Поэтому при создании нового документа необходимо следить за тем, чтобы все необходимые данные были описаны до блока вычислений (см. рис 4,5).

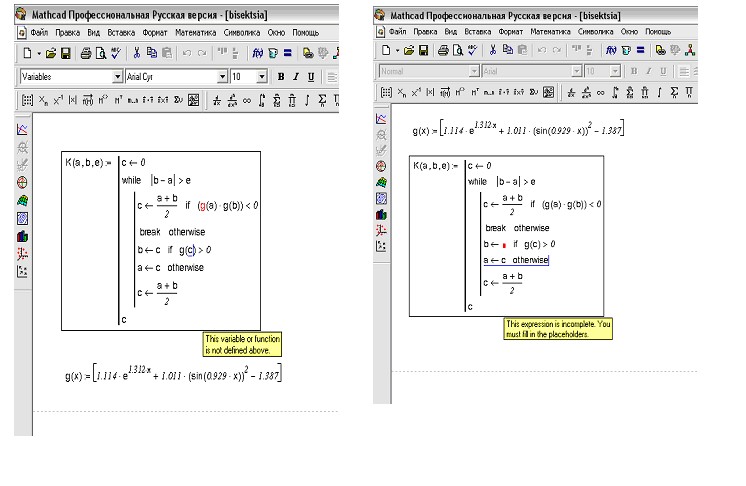

         Рис.4 Неверное расположение объектов                                                 Рис. 5 Незаполненный плейсхолдер
