5. Библиотеки

Работа со всеми библиотеками K0MПAC-3D производится с помощью специальной утилиты — Менеджера библиотек.

Для включения и отключения панели Менеджера библиотек служит команда Сервис – Менеджер библиотек или кнопка Менеджер библиотек на Стандартной панели.

Окно Менеджера библиотек содержит несколько вкладок. На первой вкладке – Библиотеки КОМПАС-3D отображается структура Менеджера библиотек: списки разделов и библиотек.

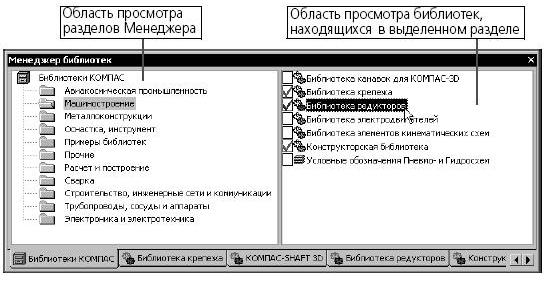

Окно Менеджера библиотек.

Рисунок.101 Окно Менеджера библиотек.

Если в разделе имеются подключенные библиотеки, то его пиктограмма отображается серым цветом, если нет – голубым.

Слева от названия каждой библиотеки находится пиктограмма, характеризующая тип этой библиотеки:

Пиктограммы библиотек.

Рисунок.102 Пиктограммы библиотек.

На остальных вкладках Менеджера отображается содержимое подключенных на данный момент библиотек фрагментов, моделей и прикладных библиотек, работающих в режиме панели.

Подключенные библиотеки отмечены красной «галочкой».

Для работы с Менеджером и с библиотеками предназначены команды контекстных меню вкладок.

При работе в КОМПАС-3D вы можете сохранять созданные изображения типовых деталей во фрагментах, а затем вставлять их в новые чертежи. Если во время работы часто возникает необходимость вставлять в чертежи одни и те же фрагменты, удобно пользоваться библиотеками фрагментов.

В библиотеках можно упорядоченно хранить различные типовые фрагменты с произвольными комментариями к ним. Использование библиотек фрагментов упрощает поиск и вставку в документ готовых изображений.

В стандартный комплект поставки КОМПАС-3D включены некоторые библиотеки фрагментов (например, библиотека технологических обозначений). Для работы с библиотеками фрагментов, не входящими в стандартный комплект поставки системы, требуется отдельно оплачиваемая лицензия.
