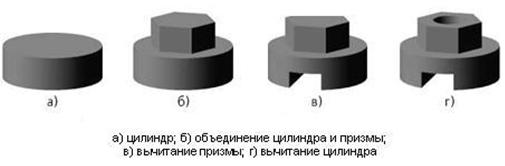

4. Создание трехмерных объектов 4.1. Общие положения 4.1.1. Порядок моделирования твердого тела Для более наглядного представления объектов КОМПАС-3D позволяет чертить детали и сборки в объеме. Это позволяет более детально изучить объект, рассмотреть сложные элементы, которые трудно представить, имея лишь двумерное изображение. Общепринятым порядком моделирования твердого тела является последовательное выполнение булевых операций (объединения, вычитания и пересечения) над объемными элементами (сферами, призмами, цилиндрами, конусами, пирамидами и т.д.). Пример выполнения таких операций показан на Рис.77.
В КОМПАС-3D для задания формы объемных элементов выполняется такое перемещение плоской фигуры в пространстве, след от которого определяет форму элемента (например, поворот дуги окружности вокруг оси образует сферу или тор, смещение многоугольника — призму, и т.д.). Плоская фигура, на основе которой образуется тело, называется эскизом, а формообразующее перемещение эскиза — операцией. | |||
