Перед тем как начать работать следует выбрать оформление документа:

нужно выбрать Меню – Сервис – Параметры – Текущий чертеж, либо в контекстном меню документа (щелкнуть правой кнопкой мыши в рабочем пространстве документа) выбрать – Параметры текущего чертежа.

Рисунок.24 Контекстное меню рабочего пространства чертежа

В появившемся диалоговом окне (рис.25) можно выбрать параметры текущего чертежа или нового документа (рис.26).

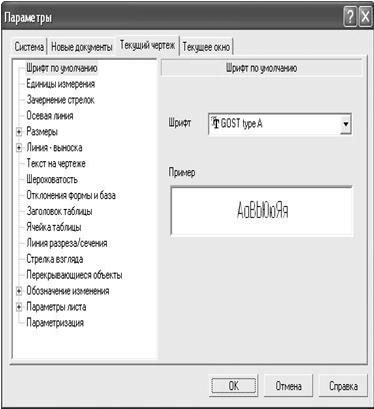

Рисунок.25 Параметры текущего чертежа

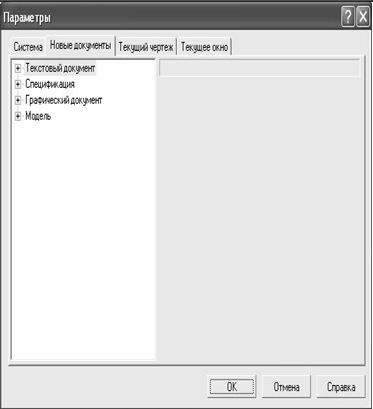

Рисунок.26 Параметры нового документа

В текущем чертеже можно изменять параметры листа, формат и его расположение, масштаб, настроить параметры основной надписи, изменять параметры текста технических требований и текста неуказанной шероховатости.

Можно выбрать готовое оформление документа. Для этого нужно нажать на кнопку Троеточие (рис.27) и выбрать подходящее оформление (рис.28).

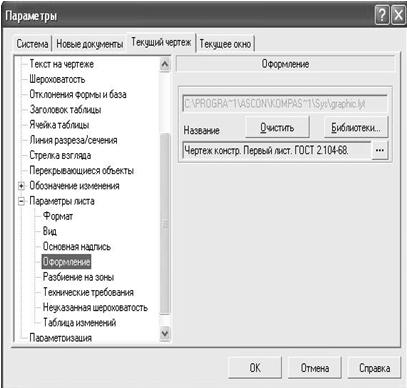

Рисунок.27 Оформление

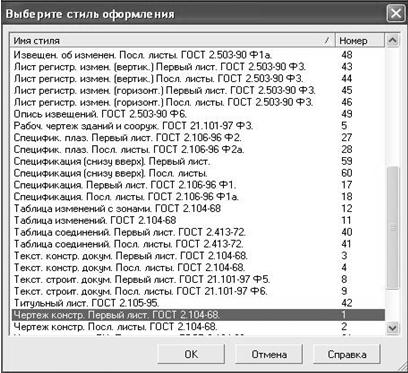

Рисунок.28 Стили оформления
